产品特点
1、智能化a.对阀门介质波动、阀杆摩擦、阀座磨损可做出判断分析、优化阀门运行。
b.通过手操器通讯设置，即可实现等百分比、线性、快开及自定义输出特性变换(选配功能)。
c.能实现自整定、行程校正，如调节阀特性检测、零位和满度的调整。
2、高可靠性，长寿命
a.反馈部件采用无接触式高精度传感器，延长使用寿命。
b.采用高精度、低温漂的模数转换器。
c.可动件少。
3、调试简捷:
“一键通”调试方式。
4、在单作用基础上只须增加一附件，即可成为双作用定位器。
5、自动识别和适应正/反作用，无须更换零部件。
技术参数
|
系列 |
DY100/101 |
|
供气压力 |
0.14~0.7MPa |
|
输入信号 |
4-20mA DC |
|
驱动能力 |
10V 20mA |
|
输出信号 |
标准4~20mADC(阀位反馈) |
|
负载能力 |
24VDC 75Ω |
|
作用方式 |
正/反作用 |
|
输出特性 |
线性、等百分比、快开、自定义曲线 |
|
线性度 |
±1% FS |
|
死区 |
自适应 |
|
定位器有效转角 |
±5°~±30° |
|
气源接口 |
Rc1/4，可按要求加工成NPT1/4 |
|
电气接口 |
G1/2(可按要求加工成M20x1.5或NPT1/2) |
|
耗气量 |
4NL/min(供气压力为0.14MPa) 5NL/min(供气压力为0.28MPa) 6NL/min(供气压力为0.5MPa) 10NL/min(供气压力为0.4MPa用于双作用定位器) |
|
最大输出流量 |
110NL/min(供气压力为0.14MPa) 260NL/min(供气压力为0.4MPa) |
|
环境温度 |
-20℃-+60℃ |
|
环境湿度 |
≤90%RH |
|
抗振性 |
<2g(5~400Hz) |
|
外壳材料 |
铝合金 |
|
防爆标志 |
本安型:Exia ll CT4 Ga |
|
工作行程范围 |
标准12~100mm(可按要求加工) |

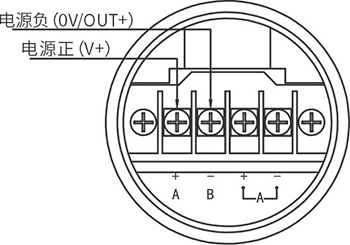

安装及接线
1.1安装反馈杆直行程机构
1.使用厂商提供的两颗内六角螺栓组装DY100/101和反馈杆。2.直行程机构反馈杆实际使用时的旋转角度不能超过水平方向±20°，如果超过请使用延伸杆。
角行程机构
1.将联轴器固定在角度传感器上并用螺栓固定。2.将弹簧销插入联轴器的孔中。
3.安装反馈杆，使得弹簧销尖端装入反馈杆小孔中，与弹簧销尖端结合。
4.使用六角头螺栓和垫圈固定反馈杆。
1.2空气供应
气源不得含有异物(水分、油或灰尘)，凝露点至少比环境温度低10℃。
气源进入DY100/101进气口之前必须安装截止阀、调节阀和3μm以上的过滤器，安装位置尽可能靠近DY100/101。
|
DY(DY技术参数) |
|
|
直行程 |
普通型 |
|
角行程 |
防爆型 |
|
单作用 |
本安型 |
|
双作用 |
带阀位反馈 |
