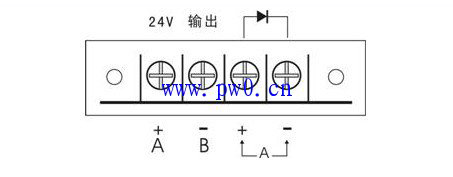

卸下变送器接线端的旋盖，可以看到如图所示的接线端子。

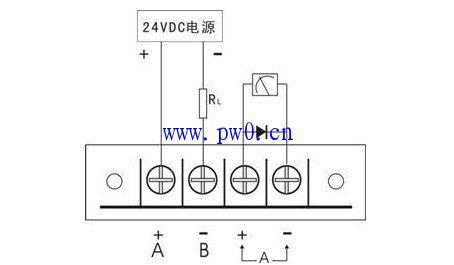

四线制压力变送器接线图
若选配了现场显示表头，则接线端子在现场显示器的后端，接线时请先将现场显示器卸下（注意要小心，以免将显示器的连线拉断）即可露出如图 1 所示的接线端子。其中 为现场显示表头。

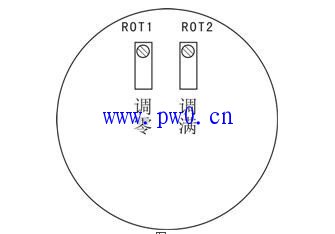

调零和调满的使用
压力变送器的安装位置会对变送器的零点输出产生影响，可在变送器安装结束后，对零点输出进行调整，在没有标准压力源的情况下禁止调节满程电位器，否则会严重影响变送器的精度。

压力变送器的安装

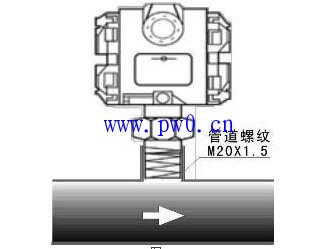

压力变送器的压力接口为 M20 X1.5 的不锈钢螺纹

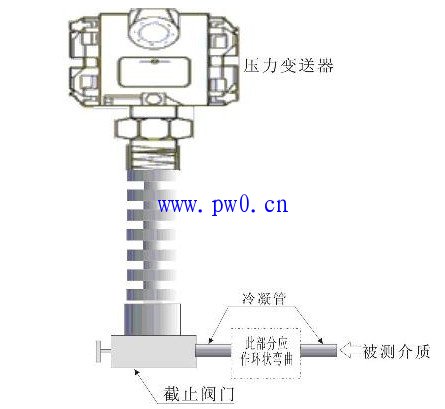

温度超过120°时用冷凝管降温时压力变送器的安装
